产品描述：
D641X法兰气动蝶阀公司 原理作用：
蝶阀的启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。蝶阀的优点有结构简单、体积小、重量轻、安装尺寸小、开关迅速。
D641X气动软密封蝶阀亦属中线软密封蝶阀，是管线优先选用的常规蝶阀，具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量轻，安装方便，驱动扭矩较小的优点。气动软密封蝶阀既可作切断介质用，又可作调节介质的流量用。阀体密封圈分丁晴橡胶、四氟橡胶，泄露量可达零。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到好效果。
D641X法兰气动蝶阀性能特点：
①密封阀座水线条设计，阀板密封面平面设计，彻底避免气动阀因长时间不开而造成的卡位现象；
②阀板上下中孔处，采用球型摩擦面设计，扭矩更小，密封性更好；
③阀座无靠背设计，扭矩更轻，也方便用户自行更换阀座；
④法兰对夹孔连接适用多种标准。
D641X法兰气动蝶阀技术参数：
公称通径 | DN50-DN800 | 适用温度 | -23℃~121℃ |
公称压力 | PN1.0/PN1.6 | 适用介质 | 水、气、油 |
D641X法兰气动蝶阀部件材质：
零件名称 | 材料 |
阀体 | 铸铁、铸钢、不锈钢 |
蝶板 | 铸钢、不锈钢及特殊材料 |
密封圈 | 各种橡胶、聚四氟 |
阀杆 | 2Cr13、不锈钢 |
填料 | O型圈、柔性石墨 |

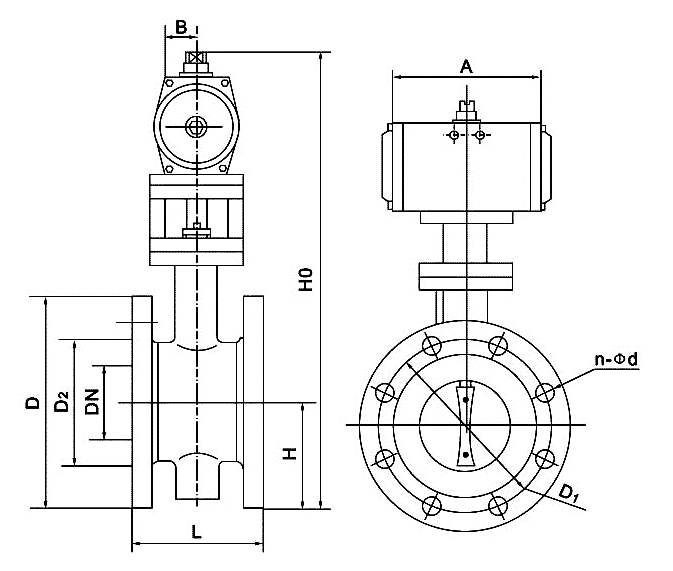

D641X法兰气动蝶阀外形尺寸：
公称通径 | 结构长度 | 外形尺寸(参考值) | 连接尺寸(标准值) | ||||
1.6MPa | |||||||
毫米 | 英寸 | L | H | H1 | A | D | n-d |
50 | 2 | 108 | 63 | 315 | 180 | 165 | 4-18 |
65 | 21/2 | 112 | 70 | 330 | 180 | 185 | 4-18 |
80 | 3 | 114 | 83 | 390 | 245 | 200 | 8-18 |
100 | 4 | 127 | 105 | 431 | 240 | 220 | 8-18 |
125 | 5 | 140 | 115 | 455 | 240 | 250 | 8-18 |
150 | 6 | 140 | 137 | 626 | 350 | 285 | 8-22 |
200 | 8 | 152 | 164 | 720 | 350 | 340 | 12-22 |
250 | 10 | 165 | 206 | 800 | 550 | 405 | 12-26 |
300 | 12 | 178 | 230 | 860 | 600 | 460 | 12-26 |
350 | 14 | 190 | 248 | 883 | 600 | 520 | 16-26 |
400 | 16 | 216 | 289 | 972 | 600 | 580 | 16-30 |
450 | 18 | 222 | 320 | 1043 | 750 | 640 | 20-30 |
500 | 20 | 229 | 343 | 1098 | 750 | 715 | 20-33 |
600 | 24 | 267 | 413 | 1236 | 750 | 840 | 20-36 |
700 | 28 | 430 | 478 | 1431 | 750 | 910 | 24-36 |
800 | 32 | 470 | 525 | 1488 | 750 | 1025 | 24-39 |
900 | 36 | 510 | 620 | 1615 | 1250 | 1125 | 28-39 |
1000 | 40 | 550 | 725 | 1765 | 1500 | 1255 | 28-42 |
1200 | 48 | 630 | 780 | 1976 | 1500 | 1485 | 32-48 |
